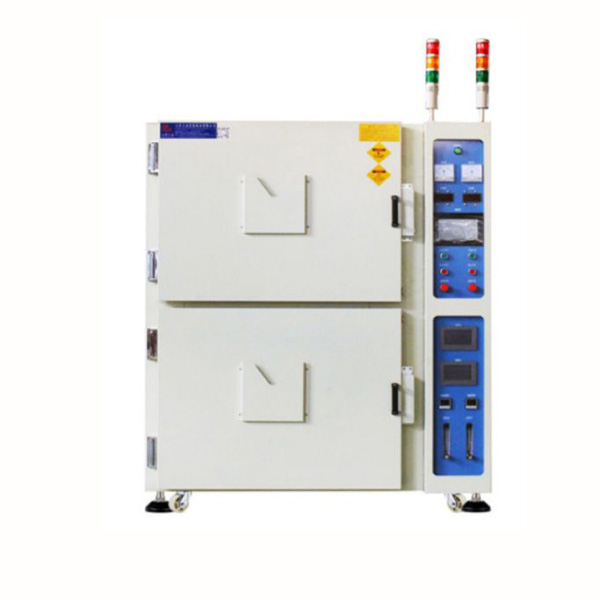

无尘无氧化烤箱：MOL-2DS类别：烤箱(可定做)
有效尺寸:W600*D600H600*2箱
适用于:电子元器件、模绝、IC/IGBT、芯片等行业
全国咨询服务热线:13927410848
|
项 次
|
类 目
|
规 格 说 明
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1
|
适用范围
|
适用于电子元器件，触摸屏，摄像头模组点胶，印刷后固化和IC，IGBT等半导体器件的封装后烘烤。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2
|
电力
|
设备总功率
|
15KVA
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
电 源
|
AC380V 3φ 50HZ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3
|
设备尺寸
|
内尺寸
|
W700mm×D600mm×H560mmX2箱（尺寸可定制）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
外尺寸
|
W1460mm×D1058mm×H1880mm（大约）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4
|
温度参数
|
常温+15℃~250℃，常温~175℃约需时间30分钟（空炉测试）；
使用温度为175℃，温度均匀度±1%℃以内（空炉测试，恒温半小时后测量）；
控制精度±1℃。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
均匀度
测试方法
|
九点分别分布在烤箱左右中间上中下位，探头距进出风栅100mm处，恒温30分钟后空载测得。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
外表温度
|
常用175℃时小于等于室温＋15℃，烤箱门四边及排气口处除外。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5
|
设备结构
|
1.采用上下双门双控设计，控制箱位于机台右方，内设活动层架，可任意调节陈放高度，层与层之间的间隙可调。
2.内桶:采用SUS304#镜面不锈钢板,并经验性苏打水清洁,去油污避免烘烤时产生PARTICLE.
3.中桶:采用进口SUS304#镜面不锈钢板,并经验性苏打水清洁,去油污及氩焊密封加工(防污染).
4.外箱：采用SS41#冷轧钢板经防锈处理后粉体烤漆涂装制作，皱纹米黄色。
5.采用120K高级岩棉及120K高级硅橡胶密封条，保温厚度90mm，附空气层隔热，节能环保。
6.采用电磁门锁扣制作*2，配合卡扣，防止门开启，操作简单方便。
7.开门方式：由右向左开，门的正右侧上方，每门安装有一个资料袋。
8.单箱体背面开具一个50mm测试孔，两箱共计两个。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6
|
温度控制系统
|
1. 采用7寸多段温度控制屏，3个级别权限设定，共11个权限设定，30组自选程序（每组可设30个温度段）。
2. 配备485通讯功能和实时远程数据读取（机台能通过电脑查询温度数据），温度曲线与温度数据自行记录功能（可记录120天）数据可导出，PID自动演算，LCD数字显示及设定，精确度±1℃。
3. 控温模块2个。
4.单箱均设置有变频器，以调节风量。
5.温控器和超温保护各使用一根热电偶。
6.电子式XZ-480型超温保护，超温→故障指示灯亮及BZ警报，提醒员工故障，同时自动切断加热，保证生产安全。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7
|
控制方式
|
1.输出被控制元件采用:台湾“宣荣”SSR无接点讯号输出。
2.进气口:加附电子式N2流量计（10-100L/Min）注：单箱配备流量0-50L/Min； 控制进气量，入气口:10mm，每个箱体安装1个流量计，共计2个流量计。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8
|
循环风系统
|
1.排气口均附自动调节启闭之功能（时间可以调整设定）。
2.间歇排气，以保证50ppm含氧量，排风口设置于背后上部。
3.单面水平强制循环送风。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9
|
冷却系统
|
配备水冷却降温系统，水冷却降温系统采用耐高温耐压不锈钢管冷却器；
降温时间：175℃~40℃约需时间60分钟。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10
|
内部装置
|
1. 采用覆套式不锈钢(SHEATHED HEATER)无尘化电热发生器，可整体抽出式安装。
2. 单箱内均分2层，每层约高300mm，每箱配备不锈钢漏空栅盘2片，共4片。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
|
外观装置
|
进风口（进氮气）、出风口（间歇性排气）、安装四个搬运轮及定位脚本。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11
|
安全功能
|
1.漏电断路器、控制线路保险丝装置、超温防止保护装置、电流过电流保护装置、马达过电流保护、机台异常蜂鸣器警示、逆向防止器、安装氮气控制系统，所有电器配件皆采用符合国家标准之一级产品。
2.洁净度：烤箱内部均采用无尘化配件及材料。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12
|
附合标准
|
中华人民共和国电热设备实验方法GB/T10066-2004，JB20033-2004及电热装置的安全GB5959.1-2005
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13
|
配置
|
1.空气过滤两点组合。
2.采用电磁门锁扣，防止中途开门，开门温度可自行通过触摸屏设定。
3.三色指示：黄色运行结束指示，绿色运行指示，红色为超温等异常指示。
4.配合烘烤流程，控制氮气及空气之启闭，避免N2浪费及降温速度之设计。
5.配备12点温度检测无纸记录仪，单屏双画面，每箱6点。
6.随机附3m长之电源线，中文使用说明书壹份（含电路图）。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14
|
保固
|
1.交机后一年内免费换修故障零件之售后服务。.(除自然灾害.电力异常.人为使用不当等造成之损坏外，本公司完全免费维修)。
2.保修期外，终身服务并酌情收费。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15
|
性能特点
|
1. 可设定间歇性排气，避免氮气之浪费
2. 多项保护系统，确保使用安全
3. 优质温控系统，可对炉内温度进行精准监控
4. 循环降温.缩短制程时间
5. 内不锈钢制作，方便保洁，寿命长
6. 温度均匀度良好，温差小
7. 具备485通讯功能和实时远程数据读取，机台能通过电脑查询温度数据.温度曲线。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16
|
安装需求
|
1.配备380V 3相 50Hz 60An 电源
2.配备供水管道（直径25mm）
3.配备氮气供气管道
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
17
|
部分合作客户
|
天水华天 西安七七一所 吉林华微 深爱半导体 中山国基 江华电子 四川大 雁 四川柏狮 志群电子 长电 金诚 协力科技 集晶 富满 晶泰达 乐依文半导 体 恩芝浦电子等等
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
18
|
主要配件
|
部分料件明细
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
